Thereforeâ„¢ Referenz

Übergänge erlauben dem Workflow, von Aktivität zu Aktivität zu wechseln. Um einen Übergang zu erstellen, wählen Sie die Aktivität Übergang aus und bewegen Sie die Maus zur vorhergehenden Aktivität. Der Mauszeiger ändert sich in eine weiße Hand, die darauf hinweist, dass Sie sich über der Aktivität befinden. Klicken Sie einmal, um mit dem Übergang zu beginnen, und halten Sie die Maustaste gedrückt, während Sie den Übergang zur nächsten Aktivität ziehen. Wenn sich der Mauszeiger über der Aktivität befindet, verschwindet der durchgestrichene Kreis, was darauf hinweist, dass Sie sich auf der Aktivität befinden. Lassen Sie nun die Maustaste los, um den Übergang fertig zu stellen.



Info

Jede Aktivität verfügt über mehrere Ankerpunkte für die Ãœbergänge, die Sie beim Anordnen unterstützen. Die manuelle Aktivität hat beispielsweise sechs unterschiedliche Ankerpunkte.

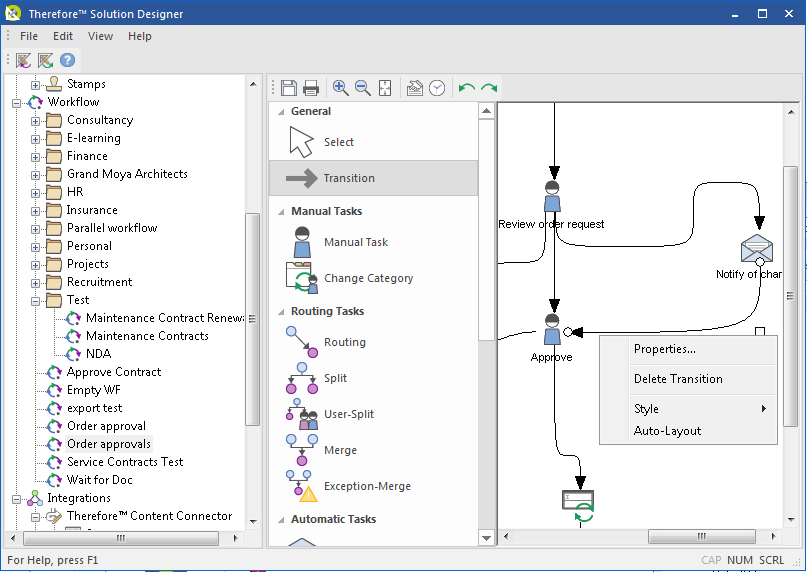

Durch Rechtsklicken auf einen erstellten Übergang wird ein Kontextmenü geöffnet.

SD_R_Workflow_WorkflowDesign_Tasks_Transitions_001

Eigenschaften

Öffnet das Dialogfeld Übergangseigenschaften.



Übergang löschen

Dies löscht den ausgewählten Übergang.



Syle (Stil)

Es stehen drei Ãœbergangstypen zur Auswahl.



Bezier

Dies ist die Standardeinstellung und erlaubt das Erstellen gebogener Übergänge.



Polylinie

Dies schränkt die Form des Übergangs auf gerade Linien ein, aber diese können jeden Winkel aufweisen.



Rechtwinkelig

Dies schränkt die Form des Übergangs auf rechtwinkelige Linien ein.



Automatisch anordnen

Die Ãœbergangsform wird automatisch erstellt.
